مطحنة خرز أفقية · سلسلة RWM

من 0.5 إلى 300 لتراً — عائلة واحدة من مطاحن الخرز الأفقية.

نتيجة مختبر تثق بها وآلة إنتاج تحافظ عليها. كل RWM هو مطحنة خرز أفقية بعائلة دوارات واحدة وخيارات فاصل واحدة ووصل على جلبة واحدة، لذا التوسيع من 0.5 لتراً إلى 50 لتراً حسابٌ لا تجربة جديدة.

كيف تعمل الآلة

يُضخ المنتج من الأسفل إلى غرفة أفقية ذات ستر مائي معبّأة بخرز الطحن. عمود يديره المحمل يحمل مسامير أو أقراصاً تضع الخرز في مجال اضطراب مضبوط. تُطحن المواد الصلبة بين الخرز، ثم يمر الطين عبر فصل عند المخرج يُبقي الخرز داخل الغرفة.

رسم تخطيطي، ليس رسمًا بالأبعاد. تحصل على مخطط عام معتمد يوضح الأساسات ومنافذ التوصيل ولوحة التحكم بعد تأكيد الطلب — وهذا المخطط يبقى ملكك.

الغرفة. جدار مزدوج بستر مائي، مع منفذ تفريغ خرز مخروطي يُفرغ الغرفة بالكامل عند التوقف.
الدوّاسة. نوع المسامير أو الأقراص، فولاذ 42CrMo مُقسّى أو 316L / كربيد السيليكون، مثبّتة بالمفتاح على العمود فلا تتحرّك عند انعكاس الحمل.
الفصل. غربال ديناميكي بنبضة غسيل عكسية؛ الفتحة مقاسة على أصغر خرز تنوي تشغيله.
الوصل. جلبة مزدوجة بحاجز زيتي، مضبوطة من المصنع. مفصّل أدناه، لأنه الجزء الذي يحدّد زمن توقفك.
التشغيل. محرك IE3 مغلق التبريد، مغيّر تردد في المختبرية، نجمة-مثلث أو بدء ناعم في الإنتاجية ما لم تحدّد غير ذلك.
القاعدة. ملحومة ومُزال عنها الإجهاد، ومشغّلة بتثبيتة واحدة فيبقى المحرك والعمود محاذيين بعد النقل.

السلسلة كما تُبنى فعلاً

خمس سلاسل، من غرفة 0.5 لتراً إلى غرفة 300 لتراً. كل رقم أدناه مأخوذ من كتالوج الصانع نفسه: حجم الغرفة، خيارات المحرك، التدفق أو حجم الدفعة، والأبعاد بالمليمتر.

الموديلات الستة عشر في جدول واحدحجم الغرفة والمحرك والإنتاج والأبعاد كما ينشرها كتالوج الصانع بالضبط. الصف الأخضر = الموديل الذي نعرضه أكثر عادةً لهذا العمل.
السلسلة	الطراز	الغرفة	المحرك	الإنتاج أو الدفعة	الطول × العرض × الارتفاع، مم
RWM-N	RWM-N5	0.5 L	3 kW	5–60 L batch	800 × 600 × 800
	RWM-N10	1.0 L	4–5.5 kW	5–60 L batch	800 × 600 × 800
RWM-P	RWM-P5	5 L	7.5 / 11 kW	0–2 L/min recirc.	1100 × 600 × 1200
	RWM-P10	10 L	11 / 15 kW	0–2 L/min recirc.	1100 × 550 × 1300
	RWM-P20	20 L	15 / 18.5 kW	0–10 L/min recirc.	1200 × 700 × 1300
	RWM-P30	30 L	15.5 / 22 kW	0–10 L/min recirc.	1400 × 700 × 1300
RWM-B	RWM-10B	10 L	12–18.5 kW	80–300 L/h through	1250 × 950 × 1300
	RWM-20B	20 L	22–30 kW	100–500 L/h through	1400 × 1000 × 1600
	RWM-30B	30 L	37–45 kW	200–800 L/h through	1500 × 1000 × 1600
	RWM-50B	50 L	55–75 kW	500–2000 L/h through	1800 × 700 × 1600
RWM-C	RWM-C50	50 L	30 kW	0–60 L/min recirc.	1800 × 700 × 1600
	RWM-C80	80 L	37 / 45 kW	0–60 L/min recirc.	1900 × 800 × 1800
	RWM-C100	100 L	45 / 55 kW	0–60 L/min recirc.	2000 × 950 × 1900
RWM	RWM-100	100 L	55 / 75 kW	500–2500 L batch	2000 × 950 × 1900
	RWM-200	200 L	75 / 90 kW	1000–10 000 L batch	2800 × 1200 × 2200
	RWM-300	300 L	90 / 110 kW	to 72 000 L batch	3200 × 1300 × 2300

حيث يذكر الكتالوج محركَين، يُعرضان معاً. وكل ما يتعلّق بمنتجك — قطر الخرز، عرض شق الغربال، مادة البطانة، ترتيب الوصل — يُسعَّر على حدة، وسنخبرك أيّاً منها لا نرضى أن تحذفه.

«دوران» هي سرعة دوران الحلقة، لا ما يخرج من الآلة. رقمك الصافي = معدل الدوران مقسوماً على عدد المرّات التي تحتاجها — ولهذا نطلب الأرقام الخمسة قبل أن نَعرض.

الأطباق الثلاثة تحت كل آلة هي مواد نموذجية لتلك السلسلة، لا وعدٌ بشأن وصفتك.

RWM-N · غرفة 0.5 – 1 لتراً · دفعة 5–60 لتراً

مطحنة الخرز النانوية المختبرية

مبنية للتوسّع: شغّل الوصفة هنا، ثم أعِد تشغيلها على غرفة P أو B أو C باختيار الخرز والغربال نفسه.
تقبل وسطاً بقطر 0.1–2 مم، وعائلة أقراص الدوّاسة نفسها المستعملة في الآلات التجريبية.
تحكّم في السرعة متدرّج أو بمحوّل تردد؛ ويتوفّر محرك مضاد للانفجار للأعمال المذيبة.
مضخة دوّاسة ذاتية الدوران مدمجة، مع حلقة ضخ خارجية حين يغلظ القوام.

عجينة سيراميك وبطاريات · صبغة تجميلية · عجائن غذائية

مطحنة RWM-P: غرفة أفقية من الستانلس، وأغطية حماية خضراء، وصندوق تحكّم محلي، وخزانة محوّل تردد منفصلة

RWM-P · غرفة 5 – 30 لتراً · 0–10 لترات/دقيقة

مطحنة التجريب والإنتاج الصغير

الماكينة العاملة لأجود عجائن الألوان والطلاء والإضافات، حيث يُقاس الأسبوع بمئات اللترات لا بعشرات الآلاف.
تعمل بأقراص Φ215 × 50 × 12 وΦ190 × 50 × 12، فالوصفة المثبتة على آلة المختبر تنتقل كما هي دون إعادة تطوير.
مركّبة على هيكل، مع خزانة محوّل تردد منفصلة تُبعد الكهربائيات عن المنطقة الحارّة أو منطقة الغسل.

عجائن المنظفات · صبغة أكسيد الحديد · معجون السمسم والفول السوداني

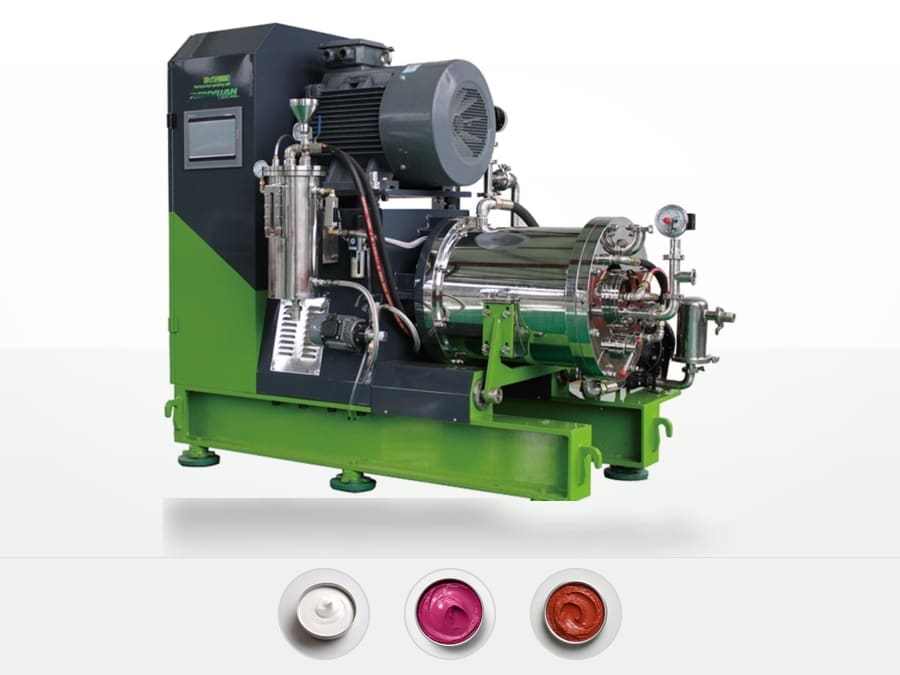

مطحنة الخرز ذات المسامير RWM-B: محرك عمودي، وشاشة تحكّم لمس، وغرفة طحن من الستانلس على هيكل أخضر

RWM-B · غرفة 10 – 50 لتراً · 80–2000 لتر/س · حتى D97 < 100 نانومتر

مطحنة الخرز النانوية ذات المسامير

دوّاسة مسامير في غرفة قصيرة كبيرة القطر: قصور ذاتي أقلّ للتدفق، فيبقى خرز 0.1 مم معلَّقاً بدل أن يسدّ المخرج.
رقم الكتالوج هو D97 < 100 نانومتر على خرز 0.1 مم. هذا كلام عن الماكينة، لا وعد عن وصفتك — أرسل عيّنة وسنكتب لك ما فعلته الماكينة فعلاً.
فاصل طويل وكبير القطر؛ وتبريد على عمود الطحن، مع مبادل حراري خارجي اختياري على المسار وفي وعاء التغذية.
مرّة واحدة أو أكثر. وبالسرعة المحيطية نفسها، الآلة الأصغر تفقد مادّة أقلّ عند تغيير المنتج.
تحكّم بشاشة لمس، ويمكن حقن المكوّنات أو الإضافات الأخرى في حلقة الدوران أثناء الطحن.

عجينة سيراميك وبطاريات · صبغة تجميلية دقيقة · مركّز أصباغ ناعم

مطحنة RWM-C فائقة النعومة: غرفة أفقية من الستانلس، ومحرك أسود، وقاعدة خضراء، وصندوق تحكم مضاد للانفجار

RWM-C · غرفة 50 – 100 لتراً · 0–60 لتراً/دقيقة

مطحنة الطحن فائق النعومة

غرفة أفقية مغلقة متوسطة الحجم، مُنقَّحة عن السلسلة السابقة: المساحة نفسها، إنتاجية أعلى، ونفاذ أسهل لأجزاء التآكل.
إعادة دوران 0–60 لتراً/دقيقة، وهي بالضبط المنطقة التي تعمل فيها أساسات المنظفات ومعلّقات الأسمدة المركّزة والعجائن الغذائية.
يتوفّر صندوق تحكم مضاد للانفجار، كما يظهر في صورة الكتالوج.

أساس منظفات · معلّق أسمدة مركّز · عجائن غذائية

RWM · غرفة 100 – 300 لتراً · دفعات حتى 72,000 لتراً

مطحنة التدفق العالي

للخطوط العالية الإنتاج: غرفة 100–300 لتراً، من 500 لتراً إلى دفعة 72,000 لتراً، على هيكل صلّب واحد.
استمرار في التشغيل، وتلوّث أقلّ، وتحكّم ذاتي موثوق — ولهذا تشتري مصانع الطلاء والمبيدات بهذا المقاس بدل أن تصطفّ ثلاث ماكينات أصغر.
قيس الأبعاد على أرضيّتك قبل أن تطلب: آلة الـ300 لتراً هي 3200 × 1300 × 2300 مم، وتصل كقطعة واحدة غير مفكّكة.

أسمدة معلّقة بأحجام كبيرة · عجائن أصباغ الطلاء · أساس منظفات

التحديد بصدق

إن قلت «أريد 2000 لتر/س»، فالجواب ليس تلقائياً RWM-C80. الأمر يعتمد على المواد الصلبة، واللزوجة، والنظافة المستهدفة، وعدد المرّات التي تقبلها، وكم هو حارّ مناخك. آلة محدّدة برقم تدفق وحدها إمّا تسدّ غربالها أو تهدر 40 كيلوواط. أرسل الأرقام الثمانية من النموذج ونُريك الحساب.

الوصل الميكانيكي هو الآلة

اسأل أي مدير مصنع في الصين عن الجزء الذي يكرهه في طاحونة الخرز، ولن يقول المحرك. في سنواتنا الأولى بإصلاح آلات الآخرين، كانت كل عطل تقريباً يُدعى له سببه وصلاً خُدش بطين جاف. كفَفنا عن اعتبار الوصل ملحقاً.

البناء

ما هو مركّب فعلاً

وصل ميكانيكي جلبة مزدوجة، مضبوط من المصنع — لا مقياس ضبط ولا تخمين للطول الصحيح في الموقع.
أوجه SiC مقابل SiC، محكولة باستواء داخل نطاق ضوء واحد، ومُزاوَجَة كزوج من دفعة واحدة لا ملتقطة من الرف.
ضغط زيت الحاجز أعلى من ضغط الغرفة بـ 0.5–1.5 بار، فكل ما يعبر الأوجه هو زيت يدخل منتجك — لا لبان يعود إلى المحمل أبداً. لهذا يرد الزيت في قائمة المواد التي نرسلها لك: زيت أبيض NSF H1 لمنتجات الغذاء والتجميل، و VG 46 لغير ذلك.
حجرة الوصل مبرّدة بالماء؛ الأسطح تبقى تحت 60 °م عند السرعة الاسمية.
طوق رشق ومتعرّج أمام الأسطح يتحمّل أولاً معظم الحمل الكاشط.

القابلية للصيانة

لماذا تهم الجلبة

يُتوصَّل إليه من جهة القيادة: فُكّ باعد الوصل فتخرج الجلبة كاملة دون تفكيك الغرفة أو سحب الدوّاسة.
شخصان، 30 إلى 45 دقيقة، أدوات عادية. لا رفع للآلة.
كل آلة تُشحن ورسم الوصل مربوط برقم وسم عمودك: القطعة البديلة التي تشتريها بعد ثلاث سنوات ستكون الصحيحة.
منسوب وضغط زيت الحاجز مرئيان في واجهة القاعدة، وكلاهما عليه إنذار في الموديلات الإنتاجية.

اختيار درجة الوصلالتجهيز القياسي هو السطر المميّز ما لم يقل عمليتك غير ذلك. الترقيات رخيصة عند الطلب وغالية بعد التوقف.
ظروف التشغيل	الأسطح الاحتكاكية	الحلقات المطاطية	سائل العزل	ملاحظات
عجائن أصباغ مائية، أساسات منظّفات متعادلة، أس 5–9	SiC / SiC	فلوروكربون FKM (فايتون)	ISO VG 32	بنّاؤنا القياسي. FKM هو المطاط الصحيح هنا، ويتوقّف عن كون الصحيح فوق أس 11 أو مع المذيبات الأروماتية.
دهانات وأحبار مذيبة	SiC / SiC	بيرفلوروكربون FFKM	ISO VG 46	FKM ينتفخ في العطريات. لا تتخطّ هذا السطر.
ملامسة الأغذية ومستحضرات التجميل	SiC / SiC	FKM أو EPDM مدرج لدى FDA	NSF H1 white oil	المزلق على جهة المحمل H1 أيضاً.
علبات زراعية قلوية، الأس الهيدروجيني فوق 11	SiC / SiC	EPDM أو FFKM	ISO VG 46	القلوي الساخن يأكل كربيد السيليكون لا الجرافيت. هذا البناء صادق حتى نحو أس 11 و60 درجة — وتجاوز ذلك أخبرنا به، لأن مادة الأوجه يجب أن تتغيّر وعمرها الافتراضي معها.
خرز ناعم، 0.1–0.3 ملم	SiC / SiC + ceramic sleeve	فلوروكربون FKM (فايتون)	ISO VG 32 + 5 µm filter	الناعم يدخل الزيت؛ المرشّح يُنقذ الأسطح.
منتج ساخن أو متذبذب الحرارة بسرعة	SiC / SiC	بيرفلوروكربون FFKM	VG 46, cooled	أخبرنا بذروة الحرارة لا بمتوسطها.

أربعة مؤشرات أن الوصل على وشك أن يخبرك

منسوب زيت الحاجز ينخفض دون بلل مرئي خارجاً — السطح الداخلي يسرّب إلى المنتج.
زيت الحاجز أصبح حليبيّاً — دخل ماء إلى الخزان. إمّا أن الوجه الخارجي يرشح، أو أن حشوة غرفة الوصل تمرّر ماء التبريد. غيّر طقم الأوجه الآن، لا الشهر القادم.
تنقيط من ثقب التسريب يزداد مع ضغط الغرفة لا مع سرعة العمود — مشكلة مقعد، لا مشكلة أسطح.
حرارة حجرة الوصل ترتفع وتدفق ماء التبريد طبيعي — الغسيل مسدود جزئياً؛ نظّف الغربال أولاً.

الأجزاء التي تقرّر إن كانت الماكينة ستعمل

مطحنة الخرز هي محرك وغرفة ونظاما تآكل: الوصل الميكانيكي والفاصل. ما عدا ذلك فولاذ. هذا ما يذهب في هذين النظامين، وهذا ما سنطلب منك اختياره.

ترتيبات الوصل الميكانيكيالقطعة التي تقرّر هل الماكينة تعمل أم تسرّب
النوع	ظروف التشغيل	ملاحظات
وجه مفرد، قياسي	مائية ومحايدة تقريباً	ما يركّبه معظم المورّدين افتراضياً. خدمة شريفة لأساسات المنظفات والعجائن الغذائية؛ أمّا مع المذيب أو الحرارة أو التشغيل المستمر فتوقّع استبداله مبكّراً.
وجه مزدوج، مفكّك	عجائن الأصباغ، مذيب من حين إلى آخر	وجهان بلا جلبة. أرخص شراءً وأبطأ تركيباً — الخلوص ضبطٌ يدوي عندك في الموقع، وهنا يموت معظم هذه الأوصال.
وجه مزدوج، على جلبة	مذيب، مواد صلبة عالية، تشغيل 24/7	تُضبط على الجلبة داخل الورشة وتُبدَّل كقطعة واحدة في أقلّ من ساعة. هذا هو الترتيب الذي نُسعّره أولاً، وهو الذي سندافع عنه في مفاصلة السعر.

أنظمة الفصلكيف يبقى الخرز في الغرفة ويخرج المنتج
النوع	ملاحظات
حلقة فصل ثابتة	بلا أجزاء متحرّكة، وشقّ متسامح، وسهلة الغسل. تُستعمل حيث تتغيّر الدفعات كثيراً ويجب غسل الماكينة بينها.
حلقة فصل ديناميكية	خلوص دوران معاكس ينظّف نفسه بالسرعة. يمسك وسط 0.1–0.3 مم دون انسداد، لكنه يحتاج التدفق الذي توفّره RWM-B و RWM-C فعلاً.

مقاسات أقراص الدوّاسة المصنوعة لهذه الغرف: Φ215 × 50 × 12 · Φ190 × 50 × 12 · Φ250 × 70 × 12

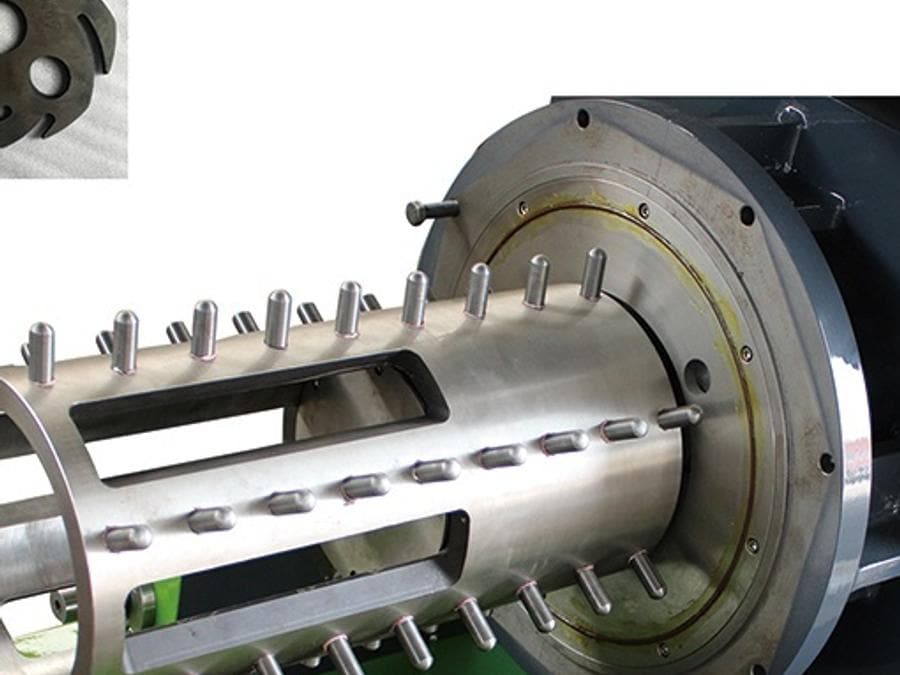

دوّاسة طحن بالمسامير: قفص من الستانلس مثبّت فيه المسامير، ويظهر بجانبه أكمام التآكل — دوّاسة المسامير — دوّاسة الطحن الدقيق في RWM-B وRWM-C وعالية التدفق

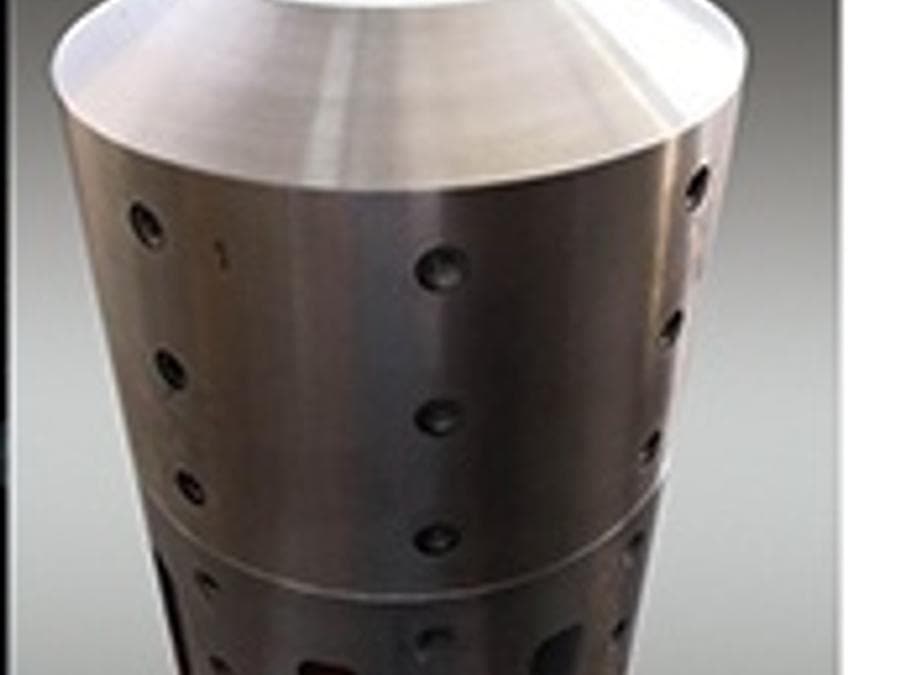

غربال خروج مخروطي مشقوق بالآلة، واقف على منضدة العمل — غربال الخروج المخروطي — القطعة التي تُبقي خرز 0.1 مم بالداخل

ثلاث دوّاسات أقراص مفكّكة، كل قرص منه يحمل الشقوق المماسية التي تحرّك الخرز — مجموعة الأقراص — مقاسات Φ190 وΦ215 وΦ250 الواردة في الكتالوج

جلَب الوصل الميكانيكي وحلقات الفصل مبسوطة على طاولة التجميع — جلَب الوصل وحلقات الفصل — الأمران اللذان سنطلب منك تحديدهما

وسائط الطحن التي نحتفظ بهاالتركيب الكيميائي والكثافة وحمل الانكسار واستهلاك الذات، كما ينشرها صانع الخرز
الدرجة	التركيب الكيميائي	الكثافة	الكثافة الحجمية	حمل الانكسار	الصلادة	استهلاك الذات	الاستدارة
Z80 · زركونيا 75–80%	ZrO₂ 75–80% · Al₂O₃ 5–10% · SiO₂ 7–12% · 1.0%	> 5.4 g/cm³	≥ 3.3 g/cm³	> 1.5 kN (Φ2 mm)	> 1050	< 1 ppm/h	—
95 · زركونيا مستقرّة بالكامل (Y-TZP)	ZrO₂ 94.8 ± 0.2% · Y₂O₃ 5.2 ± 0.2%	> 6.05 g/cm³	≥ 3.7 g/cm³	> 2.0 kN (Φ2 mm)	> 1200	< 0.5 ppm/h	≥ 0.98

Z80 · زركونيا 75–80%

الخرزة الافتراضية. مقاومة تآكل جيّدة، وأرخص بوضوح، وكافية لأساسات المنظفات ومعلّقات الأسمدة المركّزة وأغلب الدهانات. ابدأ بها.

95 · زركونيا مستقرّة بالكامل (Y-TZP)

كثافة أعلى، وحمل انكسار أعلى، واستدارة ≥ 0.98، واستهلاك ذات أقلّ من 0.5 جزء بالمليون/ساعة. هذا ما نعبّئه للطحن النانوي وألوان التجميل والغذاء، ولكلّ منتج تنتهي فيه خرزة مستهلَكة داخل البرميل الذي تشحنه.

الدوّاسة والفصل

الفصل هو المكان الذي تنكشف فيه الطاحونة الرخيصة. غربال واسع جداً يُدخل الخرز إلى منتجك؛ وضيّق جداً ينسدّ، وغربال مسدود في آلة تعمل حدث ضغط.

الدوّاسة

دوّاسة مسامير أو مجموعة أقراص

مجموعة الأقراص هي الآلة الأبسط: قطع أقل، وإعادة تصنيع أرخص، وتعمل براحة مع الوسط الخشن والمواد الصلبة العالية. أمّا دوّاسة المسامير فتنشر الطاقة على كامل مقطع الغرفة، وهذا ما يُبقي وسط 0.1–0.3 مم معلَّقاً بدل أن يتكدّس عند المخرج — ولهذا كانت آلتنا للطحن الدقيق RWM-B بالمسامير. 42CrMo مُقسّاة افتراضياً؛ و316L أو SiC أو الكربيد حسب الطلب.

الفصل

غربال ديناميكي بنبضة غسيل

عرض شق الغربال يُحدَّد بأدق خرزة ستشغّل بها — نحو ثلث إلى نصف قطرها على الغربال الثابت، وأدقّ من ذلك على الفاصل الديناميكي، لأن الفجوة الدوّارة هي التي تفصل هناك وليس الفتحة. خط غسيل صغير يعيد السائل على وجه الغربال، وهذا ما يبقيه مفتوحاً فعلاً في المواد اللزجة. شبكة في جهة الخروج تلتقط الغربال الممزَّق قبل أن يصل إلى خزّانك.

جريان الغرفة

خلج الدوّاسة-الستاتور والستر

الدوّاسة تدور بخلوص معطّى عن البطانة، ما يُبعد منطقة الطاقة العالية عن الجدار — ومن الجدار يأتي التآكل والتلوّث المعدني. ماء التبريد يدخل من جهة الخروج ويرجع من جهة التغذية، فيكون أحرّ جزء من الغرفة عند أبرد ماء، ولا يمكن أن يمتلئ الستر جزئياً بالهواء.

حجم الخرز يحدّد كل ما عداه

قطر الخرز مقابل النظافة الممكنةنموذجي لمرور واحد بزمن إقامة كافٍ. الأهداف دون الميكرون تحتاج غالباً مرورين أو حلقة إعادة دوران.
قطر الخرز	D50 الممكنة	شق الغربال الثابت	السرعة المحيطية	تطبيق نموذجي	مادة الوسائط
0.1 mm	0.2–0.5 µm	35–50 µm	10–14 m/s	ثاني أكسيد تيتانيوم نانو، ومعلّق زراعي، وعلقة بطاريات، وشريط سيراميكي	ZrO₂ (YTZ)
0.3 mm	0.5–2 µm	100–150 µm	8–13 m/s	مركّب صبغي، وحبر طباعة، ومعجون أسنان	ZrO₂
0.8 mm	2–8 µm	270–400 µm	6–11 m/s	دهان عام، وعجينة منظفات، وعجينة غذائية	ZrO₂ / glass
1.5–2.0 mm	8–25 µm	500–1000 µm	4–8 m/s	طحن خشن أولي، وحشو معدني، وتغليف البذور	ZrO₂ / alumina
2.5–3.0 mm	25–60 µm	830–1500 µm	4–7 m/s	طحن كسر، وعجائن عالية المواد الصلبة، والخَبَث	Alumina / steel

اختر الخرز أولاً. هو يحدّد فتحة الغربال، والسرعة المحيطية، والمحرك، وحرارة الخروج، وعمر البطانة.

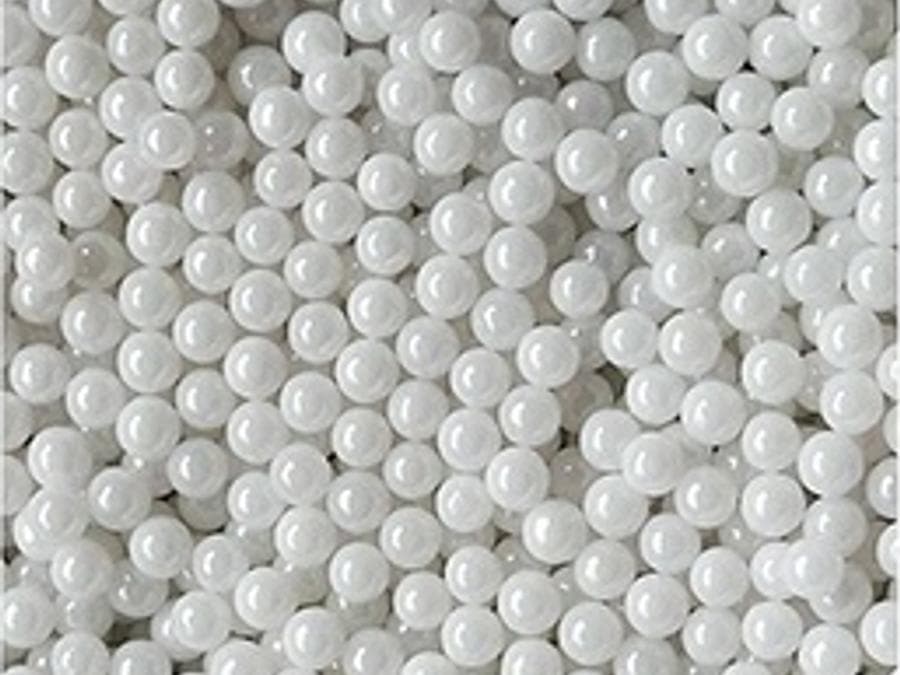

خرز زركونيا أبيض مصوّر بكمية على خلفية رمادية — وسط زركونيا، ابتداءً من 0.1 مم

خرز الفولاذ مذكور فقط حيث لا يهم تلوّث الحديد. في منتج أبيض، خرزة فولاذ عيب، لا توفير.

المواد، ومسألة الحديد

إن كان منتجك أبيض أو شبه أبيض، أو يُؤكل أو يوضع على الجلد، فالتلامس مع المعدن مسألة مواصفة لا مسألة رغبة. في هذه الأعمال نُخرج بطانة الغرفة والدوّاسة والفاصل من قائمة الفولاذ ونَعرضها كخطّ سيراميكي. إن كانت مواصفتك تحمل حدّاً للحديد، أرسل الرقم: سنقول لك أيّ بناء يمسكه وأيّها لا يمسكه، ولن ننشر رقماً لم نقيسه على منتجك أنت.

تجميعات مواد التلامس التي نبنيهاالهيكل الخارجي والأغطية فولاذ كربوني مطلي في كل الدرجات ما لم تطلب تبطيناً من الستانلس.
التجهيز	بطانة الغرفة	الدوّاسة	الفصل	الأنسب لـ
A · اقتصادي	فولاذ كربوني + إيبوكسي	42CrMo	ستانلس 304	صبغ صناعي، وعلبة معدنية، وحشو غير أبيض
B · قياسي	ستانلس 304 أو 316L	316L / مقسّى	ستانلس 316L	عجينة منظفات، وأعمال مائية عامة، وزراعية خفيفة
C · غذائي وتجميلي	ستانلس 316L مصقول Ra 0.4	316L مصقول	ستانلس 316L	عجينة غذائية، ومستحضرات تجميل، ومنتج قلوي أو حامل لكلوريد
D · منتج أبيض	سيراميك زركونيا	مسامير زركونيا على قلب فولاذي	إطار سيراميكي + بولي يوريثان	ثاني أكسيد التيتانيوم، ومعجون الأسنان، والواقي الشمسي، والعجائن السيراميكية والبطاريات
E · فائق النعومة	زركونيا أو كربيد السيليكون	كربيد السيليكون / كربيد	كربيد السيليكون	خرز 0.1–0.3 ملم، وحوامل كاشطة، وحملات طويلة
F · سهل التنظيف	بطانة بولي يوريثان قابلة للاستبدال	بولي يوريثان / سيراميك	ستانلس 316L	ورش صغيرة تُغيّر اللون أو النكهة كثيراً

الغرف السيراميكية قياسية: كل بلاطة وكل مسمير يُستبدل مفرداً، فشرخ في البطانة طلب قطعة، لا آلة جديدة.
درجة الصقل تُذكر بـRa على الأسطح الملامسة، ونقيسها قبل الشحن في التجهيزات الغذائية والتجميلية.
حيث لا يلمس المنتج حديداً إطلاقاً، يصبح المسار من القمع إلى المخرج بولي يوريثان أو سيراميك الزركونيا بالكامل — بما في ذلك رأس المضخة والتوصيلات وصمام العينة. 316L هي الخطوة دون ذلك: تسريب منخفض، لا صفر. أخبرنا بأيهما تتطلبه مواصفتك ونكتبه في العقد.

الجهد والكهرباء ولوحة البيانات

خطأ التغذية هو أكثر خطأ يمكن تفاديه شيوعاً في طلب التصدير. نؤكّده مرتين كتابةً قبل اللف. ونُدفع نحو المحوّل الترددي على آلة الإنتاج: الغرفة الممتلئة بالخرز يجب أن تبدأ ببطء، لا تُقذف على الخط مباشرة.

خيارات الكهرباء والتحكمالعمود الأوسط هو القياسي. كل ما في العمود الأيمن يُسعّر كبند مستقل، لا يُهرَّب داخل الإجمالي.
البند	التجهيز القياسي	متوفر عند الطلب
التغذية	380–415 فولت، 50 هرتز، ثلاث أطوار	220 / 380 / 400 / 415 / 440 / 460 / 480 / 660 فولت، 50 أو 60 هرتز. المخبرية RWM-N5 وRWM-N10 بـ110 أو 220 فولت طور واحد.
المحرك	IE3 مغلق، صيني من الدرجة الأولى	ABB أو Siemens أو WEG. عزل مخصص للمغيّرات إن شغّلت أحدها.
التحكم بالسرعة	نجمة-مثلث أو بدء ناعم (الإنتاجية)؛ مغيّر تردد قياسي في المخبرية	مغيّر تردد 0–100% مع تحكم بالعزم، Delta أو Schneider أو Siemens.
لوحة التحكم	IP54 فولاذ مطلي، لافتات بالإنجليزية	IP65، غلاف ستانلس 304، لافتات بالإسبانية / البرتغالية / الفرنسية / العربية.
الحماية من الانفجار	غير مركّبة	محرك ولوحة Ex d IIB T4 لغرف الدهانات والأحبار المذيبة.
الأجهزة	PT100 على الدخول والخروج، ومانومتر الغرفة، ومفتاح سريان على ماء التبريد	ضغط ومستوى زيت الحاجز، ومسبار اهتزاز، وقطع التشغيل الجاف، وحامل للعزم، RS485 / Modbus إلى نظام تحكمك.
المحاضر	توقف ماء التبريد يوقف العمود	تسلسل كامل: حرارة عالية، ضغط عالٍ، فشل الوصل، فقد تدفق المنتج.
القوابس والقطع الاحتياطية	محطات توصيل ثابتة	قبس بلدك على الآلة المخبرية، مع مجموعة مصاهر ومقاومات احتياطية.

الخيارات وحزمة قطع الغيار الموصى بها

خيارات الآلة

مضخة تغذية: بيرستالتية / لولبية / اغشائية
تعبئة خرز آلية
كرة تنظيف في المكان وميول تصريف
عدة حلقة إعادة الدوران
بطانة غرفة ثانية
ماسح ساكن عند المخرج
خزان إزالة هواء
قاعدة بعجلات (مختبرية)
صينية تنقيط ستانلس 304
متحكم منطقي + شاشة 7 بوصات، تخزين الوصفات
غطاء مضاد للغبار
فتحات شوكات رافعة وحلقات رفع

قطع الغيار الموصى بشرائها مع الآلةسنتان من التشغيل بمعدل 20 ساعة يومياً. شراؤها مع الآلة الجديدة يكلّفك حركة شحن واحدة بدل ثلاث شحنات جوية.
البند	0.5–30 لتراً	10–50 لتر	80–300 لتر
جلبة الوصل	1	2	2
طقم حلقات وحشوات	1	1	2
الغربال	2	2	3
مسامير الدوّاسة	20 %	20 %	15 %
الخرز، حمولة واحدة	1×	1×	1×
عنصر القابض	1	1	2
طقم المحامل	—	1	1

ما نحتاجه منك لإعداد العرض

اسم المنتج وما فيه — المواد الصلبة، والحمولة، والأس الهيدروجيني، ونسبة المذيب.
نسبة المواد الصلبة بالوزن واللزوجة عند درجة حرارة التغذية، بالسنتي بواز أو باسكال·ثانية.
النظافة المستهدفة: D50 وD90، أو قراءة مقياس النظافة إن كنت تقيس هكذا.
الكمية: لترات في الساعة، أو لترات للدفعة ودفعات في اليوم.
درجة حرارة الدخول المتاحة، ودرجة حرارة وضغط ماء التبريد لديك.
الجهد، والتردد، وعدد الأطوار، وما إذا كانت الغرفة مصنّفة للمذيبات.
أي حدّ للتلوّث المعدني في مواصفتك، وما إذا كان المنتج يُؤكل أو يوضع على الجلد.
ميناء الوصول، وهل تقبل تسليم تشينغداو أم تريد سعراً مسلَّماً.

ضعها في نموذج السعر أرسلها عبر واتساب

تريد طحنًا تجريبيًا أولاً؟

أرسل ثلاثة إلى خمسة كيلوغرامات من منتجك. نُعيد لك العينة المطحونة، ومنحنى النظافة، وسحب القدرة، والآلة التي كنا لنبيعك إياها — مع كلفة كل خيار موضحة على حدة.

ابدأ طحنًا تجريبيًا اقرأ الأسئلة
